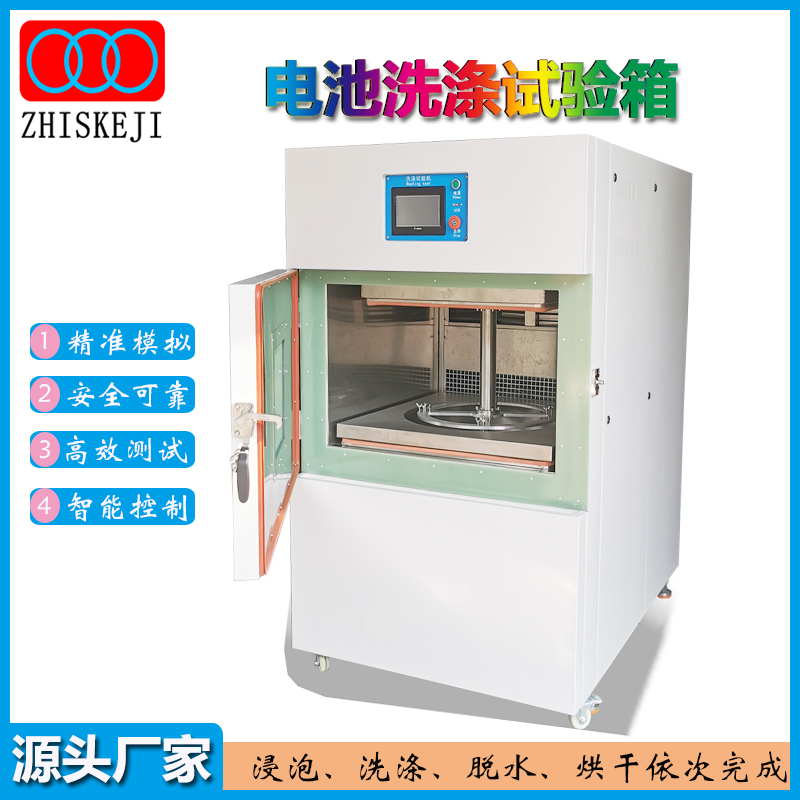

電池洗滌試驗機產品介紹Product introduction
一、依據標準：《GB31241-2022 便攜式電子產品用鋰離子電池和電池組安全要求》;
二、產品應用：電池洗滌試驗機適用于以下電池或電池組
>手持式電子產品用鋰離子電池組；
>可能置于口袋中攜帶或使用的便攜式電子產品用的鋰離子電池組；
>其他便攜式電子產品用可置于口袋中攜帶的電池組；
>安裝非用戶更換型電池/電池組的手持式電子產品等的洗滌試驗。
電池洗滌試驗機結構特點Structural features
1. 電池洗滌試驗機內箱為SUS#316不銹鋼，外箱為鋼板烤漆處理。
2. 洗滌專用夾具及轉動槳材質： SUS#316 不銹鋼，具有極強的耐酸堿與耐腐蝕性。 配備小電池的夾具與大電池（如IPAD 使用電池）夾具各一套， 使用戶易更換夾具，用起來更得心應手。
3. 設備門裝有安全感應開關，在測試箱門打開的情況下，設備會強制斷電，無法進行運轉，防止非專業操作人員誤操作帶來的損壞，同時對測試人員的人身安全進行最高程度的保護。
4. 電池洗滌試驗機設有洗滌箱，測試箱體內設有轉動槳，通過伺服電機與伺服驅動器進行驅動，可精確控制轉動轉速。
5. 洗滌槳為可升降結構，對于用戶來說有兩方面的優點：
①.電池洗滌液可以循環利用，不需要每次測試都加水與溶液，省去溶液配比的麻煩，實現資源的重復利用，縮短測試時間20-30分鐘 ；
②.在安裝電池時，通動手動上升冼滌槳，不需要測試員彎腰在洗滌箱中進行安裝，每次測試可安裝4個電池，這對于操作人員來說，是更人性化的設計，充分體現了我們“以人為本”的設計理念。
6. 本機水箱與溶液箱分開，客戶在加溶液時不需要直接將配比好的溶液加入洗滌箱，在測試過程中，由于水汽蒸發會導致洗滌箱內缺水，這時設備可自動控制水箱向測試箱加入已配比好的溶液，充分保證了溶液的濃度。
7. 設備溫控采用智能P.I.D控制，PLC溫度模塊為日本歐姆龍溫度模塊，溫度控制精準，誤差極小。
8. 本設備采用人機界面控制，結構設計科學嚴謹，操作自動化，只需要在人機界面上設定好程序即可自動運行，在洗滌測試作為強制性檢測的行業狀態下，解決了人工電池洗滌的不便性和滯后性，縮短了測試時間提高了測試精度及效率，節省了資源與人工成本。
電池洗滌試驗機技術參數technical parameter
| 設備名稱 |
電池洗滌試驗機 |
| 型 號 |
ZS-1016 |
| 測試箱溫度范圍 |
常溫~80℃（可調，可任意設定），常用溫度為45±2℃； |
| 溫度精度 |
±0.5℃ |
| 溫度均勻度 |
±2℃ |
| 洗滌箱內桶直徑 |
φ650 x 550 mm |
| 洗滌箱內桶深度 |
550 mm |
| 測試箱內箱尺寸(含洗滌箱) |
700*700*1000mm （W*D*H） |
| 攪 拌 |
將樣品固定于轉動裝置(洗滌槳)上在溶液中轉動0.5h，轉速為60r/min |
| 轉動槳材質 |
SUS#316不銹鋼 |
| 內箱材質 |
SUS#316不銹鋼 |
| 驅動系統 |
由進口伺服電機及伺服控制器驅動，運行精度高 |
| 脫水速度 |
可自動或手動移除溶液，轉動裝置（洗滌槳）轉動10min,轉速800r/min（可顯示） |
| 測試時間 |
0~9999H/M/S 可任意設定 |
| 控溫方式 |
智能P.I.D控制 |
| 加熱管功率 |
6KW |
| 加熱管材質 |
鈦合金加熱管，耐高溫，耐腐蝕，使用壽命長 |
| 控制系統 |
臺灣永宏P(guān)LC 人機界面，性能可靠，模量精度高， 設定參數后試驗自動完成，簡單高效 |
| 洗滌溶液 |
配置pH值為11.0±0.1的溶液（可使用質量分數為0.004%的NaOH溶液）, 洗滌溶液由客戶自配； |
| 浸 泡 |
將樣品固定在轉動裝置（洗滌槳）上，然后將樣品放置在溶液中（電池中心距液面高度為300mm±10mm）浸泡0.5h，試驗過程中保持溶液的溫度為（45±2）℃； |
| 外箱材質 |
鋼板烤漆處理，夾層為耐高溫保溫棉，保溫性能好 |
| 設備結構 |
試驗箱體底部 安裝有4個萬向輪和腳杯，設備可以很輕松的移動到需要擺放的地方，腳杯可以將設備固定在需要的位置 |
| 設備外箱尺寸 |
1550*1260*1750 mm (L*W*H) |
| 使用電源條件 |
三相四線電源，可靠接地 |
| 整機功率 |
6.5KW |
| 環境溫度 |
-10～30℃ |
| 環境濕度 |
≦60% |
| 電 源 |
AC380V,50HZ,16A(需配備獨立空氣開關) |
